Waterhoogte met ultrasoonsensor

Inleiding

Een ultrasoonsensor kan contactloos de afstand tot het wateroppervlak. De tijd tussen verzenden en ontvangen van de ultrasone geluidspuls is een maat voor de afstand.

Aansluitingen:

  • 5V voeding (VCC)
  • Aarde (GND)
  • Echo
  • Trigger

De HC-SR04 is een goedkope ($1) ultrasoonsensor met een gescheiden zender en ontvanger. De sensor is ontworpen voor binnentoepassingen.

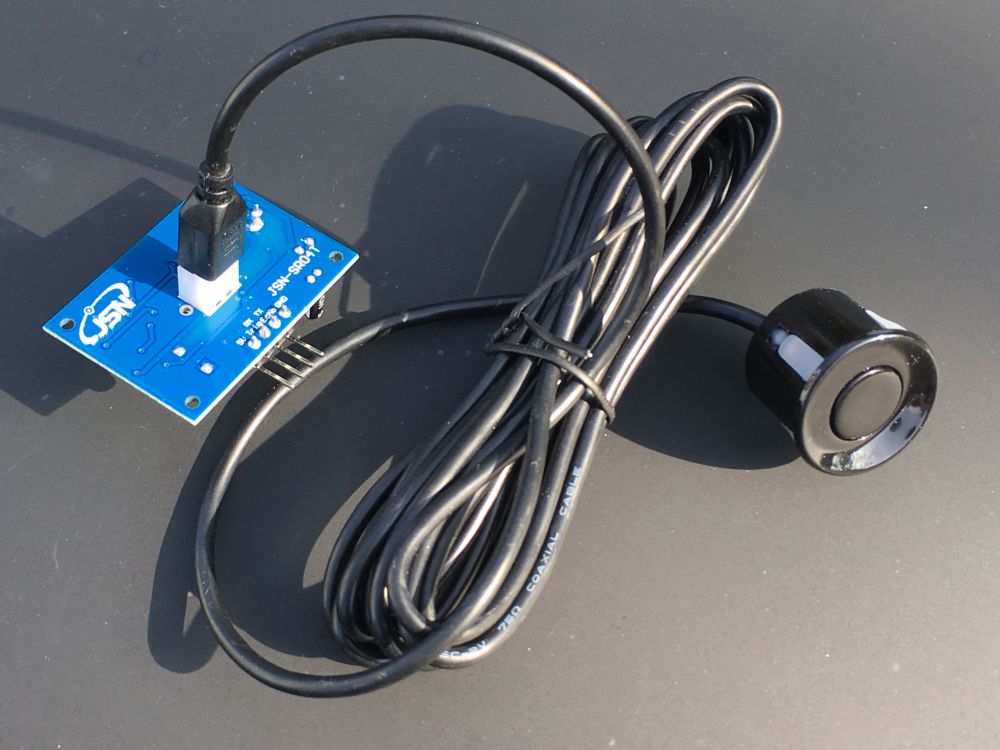

De JSN-SR04T bevat een volledig ingekapselde zender/ontvanger en is daardoor waterbestendig. Deze sensor vindt o.a. toepassing als parkeersensor in voertuigen.

Op de JSN-SR04T is de ultrasoon zendontvanger direct op de PCB gemonteerd.

Multiflexmeter Ultrasoon

Een RTC-module registreert de tijd via een Unix Timestamp. Data opslag via SD-kaartje. Dit ontwerp gebruikt 2 microcontrollers: de rechter microcontroller dient als timer die elke 15 minuten de linkse microcontroller 2 s aan zet. Dit geeft meetmicrocontroller voldoende tijd om te meten en de data naar een SD-kaart te schrijven. In de tussentijd gebruikt de meetschakeling geen stroom. Tussen de metingen door staat de timer microcontroller in de rusttoestand.
