Datacommunicatie via RF

Met RF-modules kun je over korte afstand via een radioverbinding meetdata verzenden. Dit soort modules (set van zender en ontvanger) gebruiken meestal frequenties van 315 of 433 MHz. Met een spiraal antenne is een paar meter te overbruggen. Een 1/4 golflengte antennedraadje (23,8 cm voor 315 MHz) vergroot het bereik tot circa 60 m.

Met een Arduino Nano is een set ontworpen voor het testen van ultrasoondetectoren. De ontvangermodule is voorzien van een LCD display maar de ontvangen data is ook via de usb-connector van de Nano via een PC in te lezen.

315 MHz modules. Zender (links) en ontvanger (rechts).

RF-Modules en Arduino nano via headers op experimenteerprint. Voeding: 4x penlites (AA).

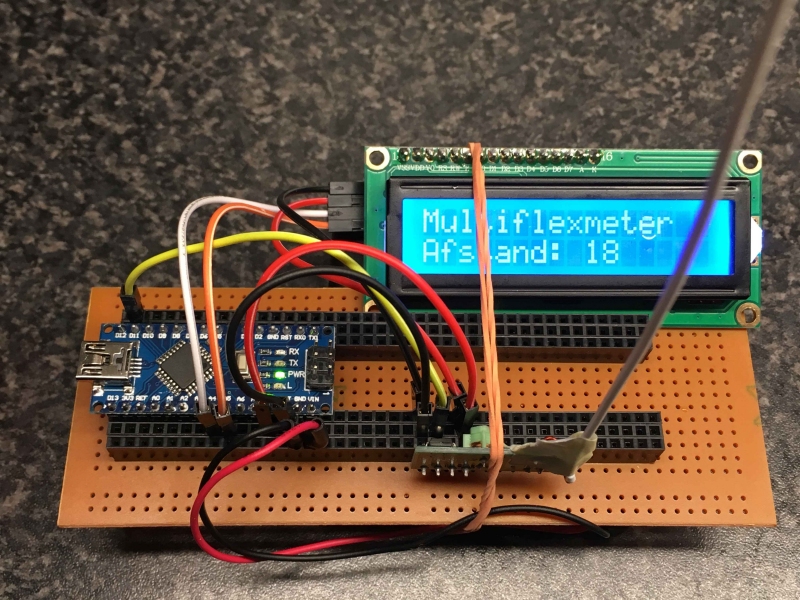

Ontvanger met LCD-module (TWI 1602 16×2 via I2C verbonden met Arduino Nano).
